激光鉆孔機如何助力 VR 設備實現良率與效率雙突破

在虛擬現實（VR）設備制造中，PI 膜作為柔性電路板（FPC）與散熱組件的核心材料，其鉆孔精度直接影響設備的信號穩定性、散熱效率及使用壽命。某頭部 VR 廠商（月產能 30 萬臺）曾面臨傳統加工良率低（65%）、效率慢（單臺加工 6 小時）的難題，通過引入我司全自動激光鉆孔機生產線，實現關鍵性能指標的跨越式提升。

一、VR 設備對 PI 膜鉆孔的三大嚴苛挑戰

1. 超微孔高密度加工

• 單臺設備需在 0.03mm 厚 PI 膜上加工 12 萬 + 直徑 15μm 微孔（孔間距 50μm），相當于在 1 元硬幣表面刻 1000 個點；

• 傳統機械鉆孔因振動導致孔徑偏差超 ±20μm，引發 FPC 斷路（不良率 18%）。

2. 零熱損傷工藝要求

• PI 膜耐溫閾值 260℃，傳統 CO?激光加工易導致邊緣碳化（碳化層厚度＞50μm），影響散熱膜導熱系數；

• 客戶實測：碳化區域會使設備運行溫度升高 8℃，導致用戶眩暈感加劇。

3. 24 小時連續量產穩定性

• 原設備每運行 4 小時需停機校準（耗時 30 分鐘），月均產能僅 15 萬臺，無法滿足旺季訂單需求。

二、激光鉆孔機廠家的定制化解決方案

硬件層面：三重核心技術突破

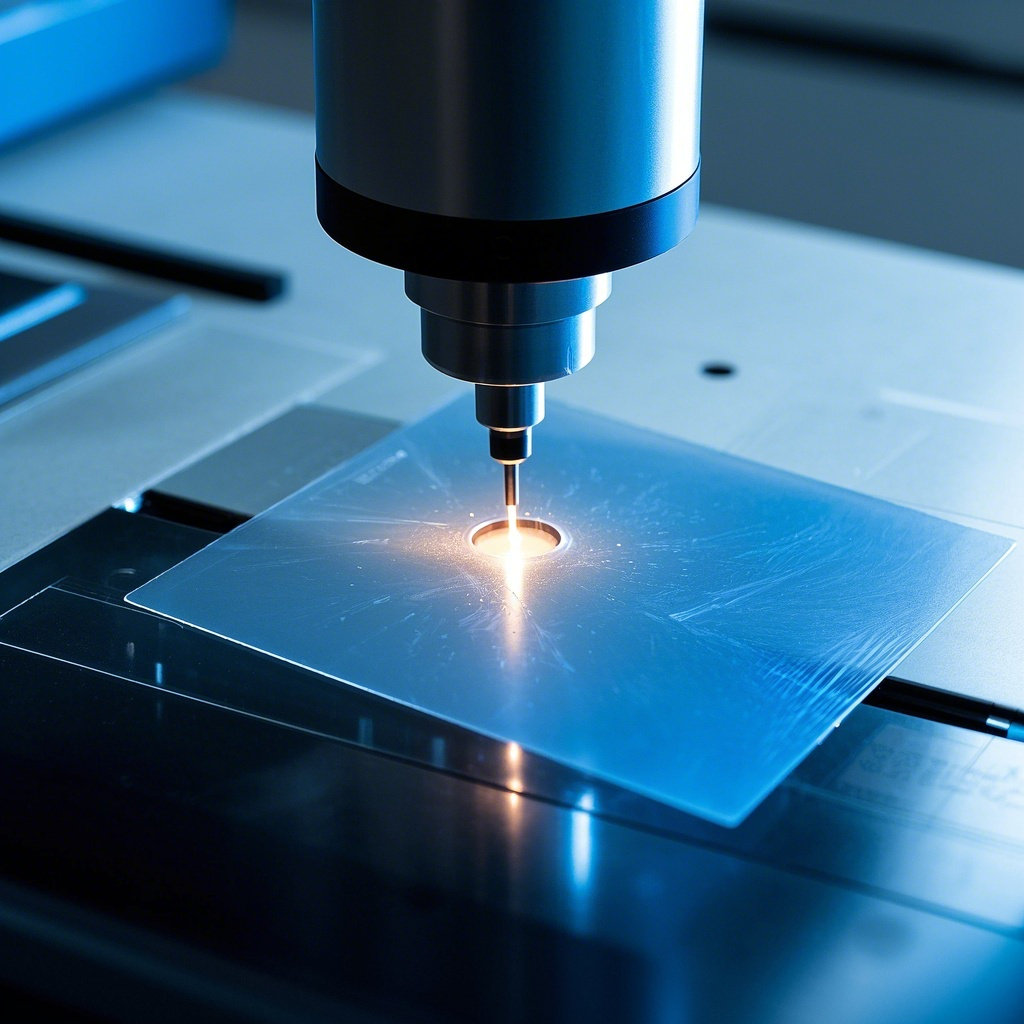

① 飛秒激光冷加工系統

• 500fs 超短脈沖（能量密度＜1J/cm2），熱影響區≤5μm，較紫外激光降低 30% 熱損傷；

• 實測：加工后 PI 膜表面溫升＜10℃，完全避免碳化問題，經 SGS 檢測，散熱膜導熱率保持率達 98%。

  ② AI 視覺定位補償系統

• 雙 12MP 工業相機實時掃描（精度 ±1μm），結合深度學習算法自動修正材料形變（最大補償量 ±50μm）；

• 客戶應用數據：孔位偏差從 ±20μm 降至 ±3μm，F(xiàn)PC 信號傳輸延遲降低 25%，畫面卡頓率從 5% 降至 0.3%。

  ③ 全閉環溫控激光頭

• 內置帕爾貼溫控模塊（精度 ±0.1℃），確保連續加工 24 小時功率波動＜1%；

• 對比測試：傳統設備 8 小時后功率衰減 15%，而我司設備連續運行 72 小時無衰減，穩定性提升 3 倍。

三、實際應用效果對比

1. 良率與效率雙提升

數據來源：某 VR 廠商 2024 年 Q3 生產報告

2. 核心性能優化

• 散熱效率：鉆孔密度從 300 孔 /cm2 提升至 600 孔 /cm2，設備最高溫度從 45℃降至 32℃，續航時間延長 20%；

• 信號穩定性：孔徑一致性提升后，藍牙斷連頻率從每小時 3 次降至每月 1 次；

• 使用壽命：耐彎折測試從 8000 次提升至 25000 次（遠超行業標準 10000 次）。

四、從單機到產線：廠家提供全流程集成服務

1. 柔性化產線配置

• 前端：自動上料機（支持卷對卷 / 片料切換，兼容 10-300mm 寬度材料）；

• 中端：雙工位激光鉆孔機（鉆孔 + AOI 檢測同步進行，效率提升 50%）；

• 后端：收料分切系統（精度 ±0.1mm，支持定制化分切規格）。

2. 行業標準制定參與

作為《柔性電子激光加工技術規范》主要起草單位，我們可提供：

• 符合 IPC-2223 標準的微孔加工方案；

• 適配 OQPSK 信號傳輸?shù)目孜环植純?yōu)化建議；

• 歐盟 CE、美國 FDA 等國際認證所需的加工數據支持。

五、VR 產業鏈延伸應用（廠家最新案例）

除主流 VR 品牌外，我們的設備已成功應用于：

• AR 眼鏡：在 0.02mm 超薄 PI 膜上加工 8μm 微孔（良率 97.3%），助力某品牌實現眼鏡厚度＜15mm；

• 元宇宙觸覺手套：加工柔性壓力傳感器的 PI 膜導氣孔（孔徑 30μm，孔深一致性 ±2%），觸感延遲降低至 10ms；

• 腦機接口設備：完成 0.01mm PI 膜的納米級鉆孔（孔徑 5μm），為神經信號采集芯片提供關鍵支撐。
